Rénovation d’un pavillon par VMC DOUBLE FLUX

Diaporama des travaux, chantier terminé.

LE CONTEXTE, avant les travaux:

L’idée de départ était de faire la rénovation des façades du pavillon avec une isolation par l’extérieur dans le but d’économiser encore plus d’énergie et d’assurer un confort supplémentaire aux occupants. Le coût prohibitif de l’opération (plus de 32.000 € en 2014), ne permettait d’économiser que 350.00 € d’énergie par an. Ce n’était pas amortissable, même au delà de 20 ans, tout en prenant en compte les paramètres financiers, fluctuants sur une si longue période! (Voir le rapport: bati-cube ECO-ARTISAN )

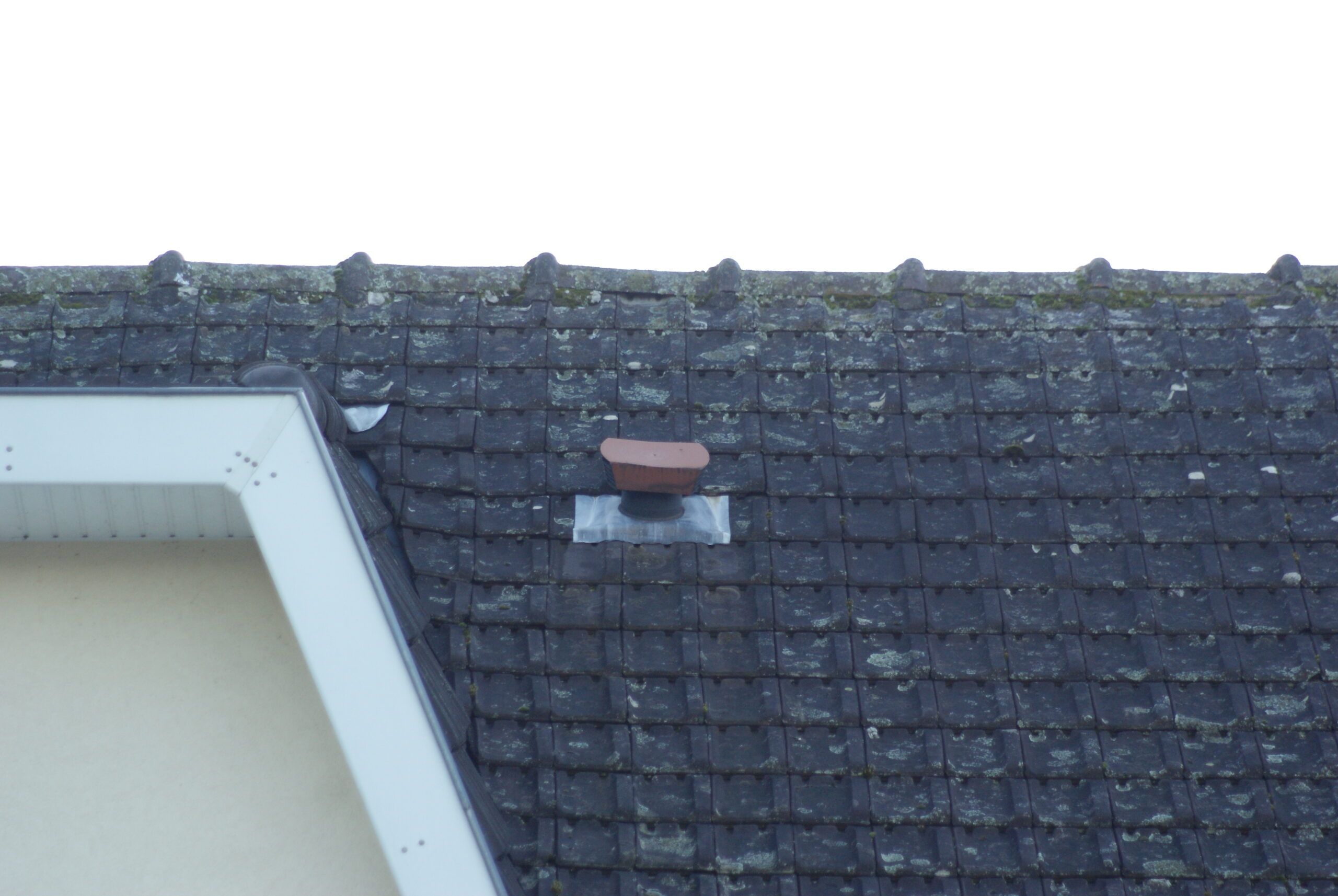

  • Sortie Air Vicié En Toiture
    Sortie Air Vicié En Toiture

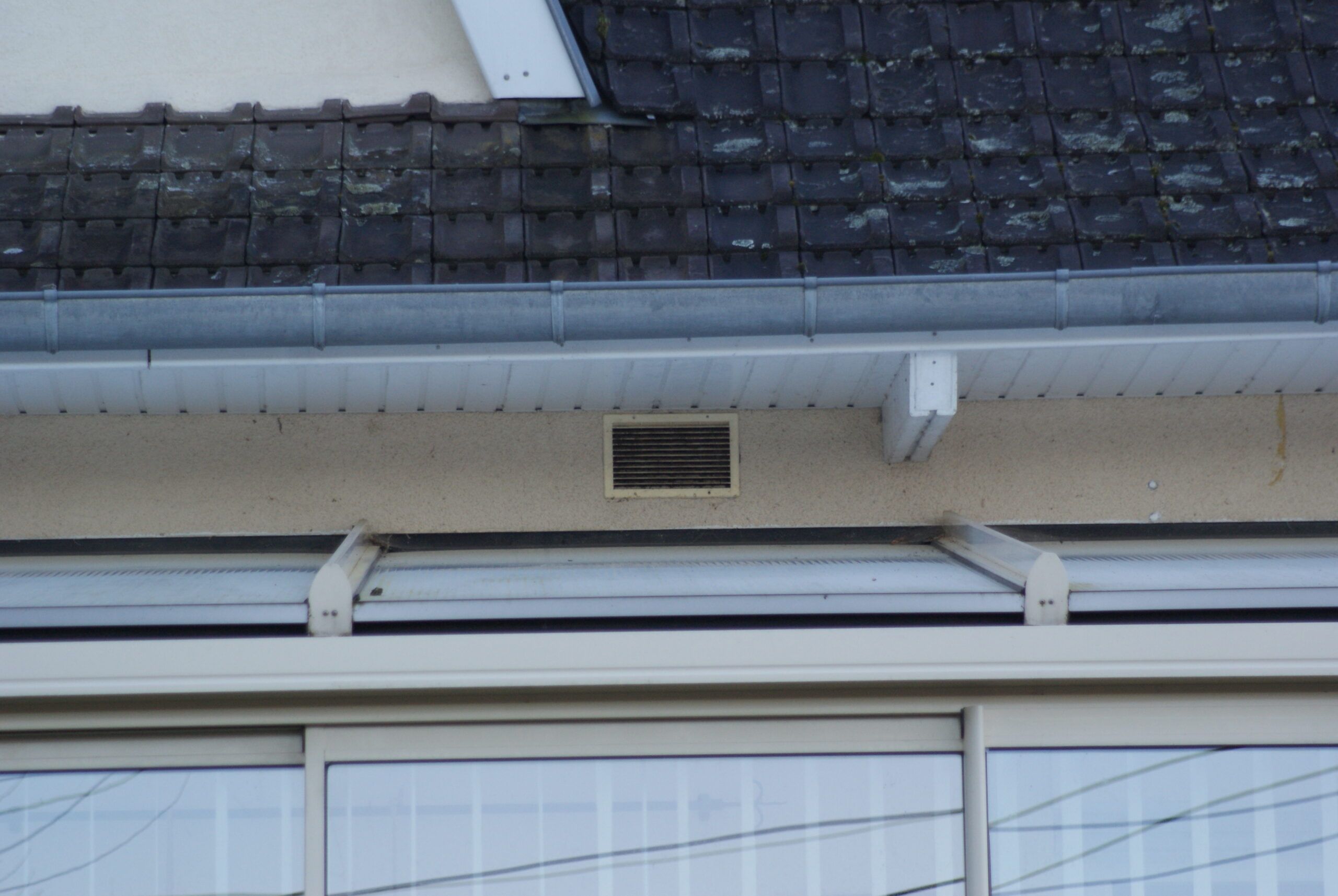

  • Entrée D'air En Façade
    Entrée D'air En Façade
  • Entrée D'air En Façade, Vue Intérieure
    Entrée D'air En Façade, Vue Intérieure

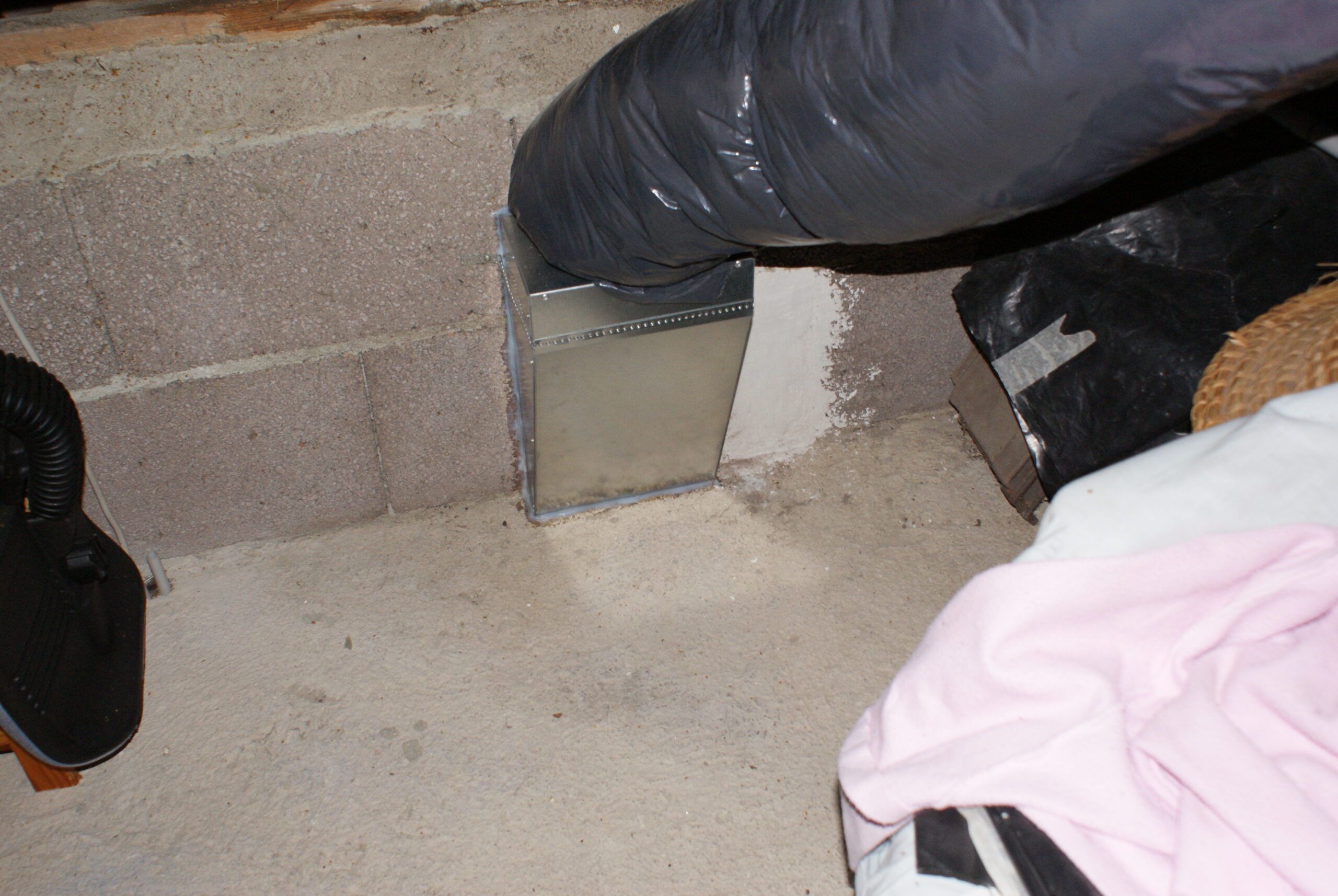

  • Amené Air Frais
    Amené Air Frais

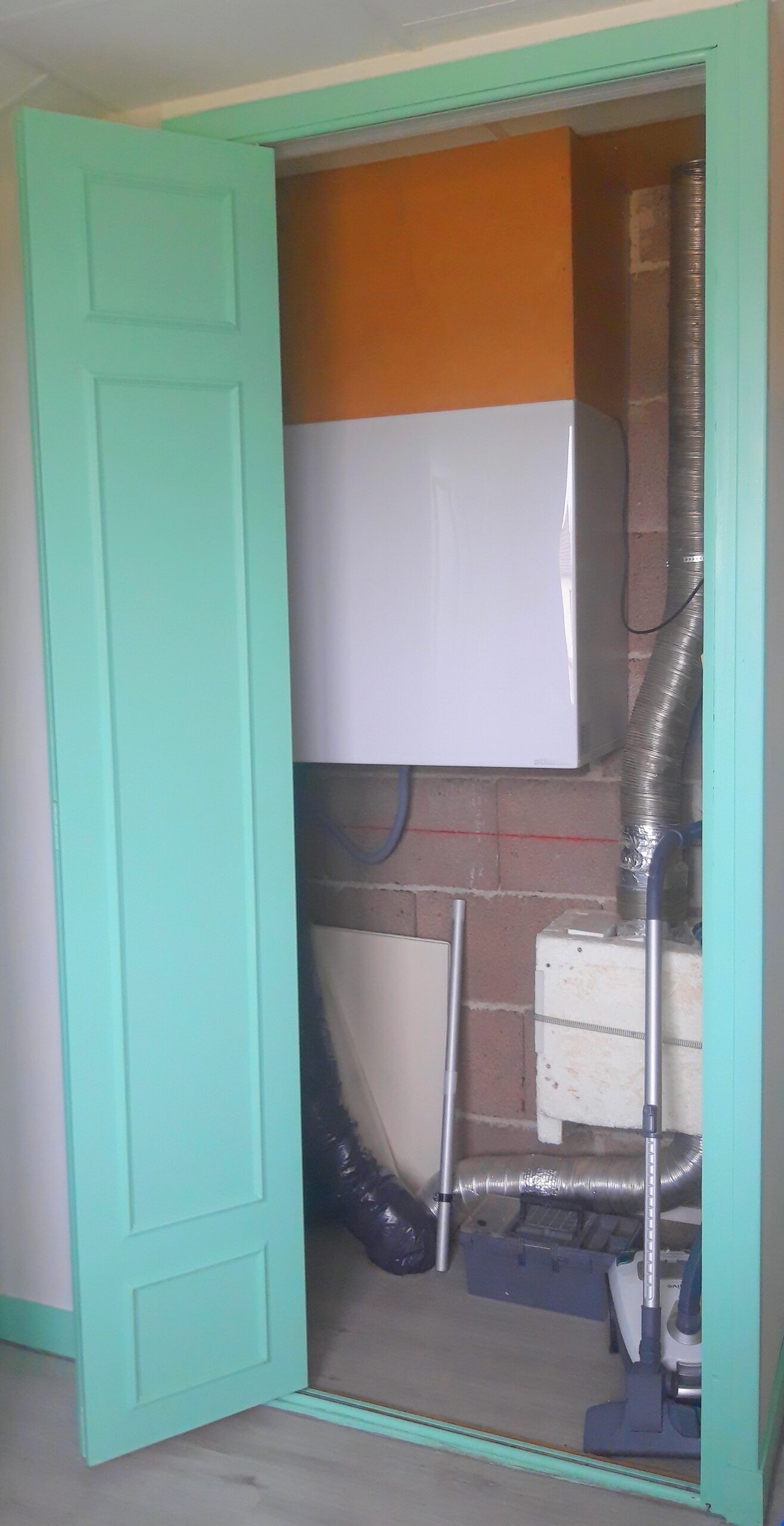

  • Module Double Flux Dans Son Placard
    Module Double Flux Dans Son Placard

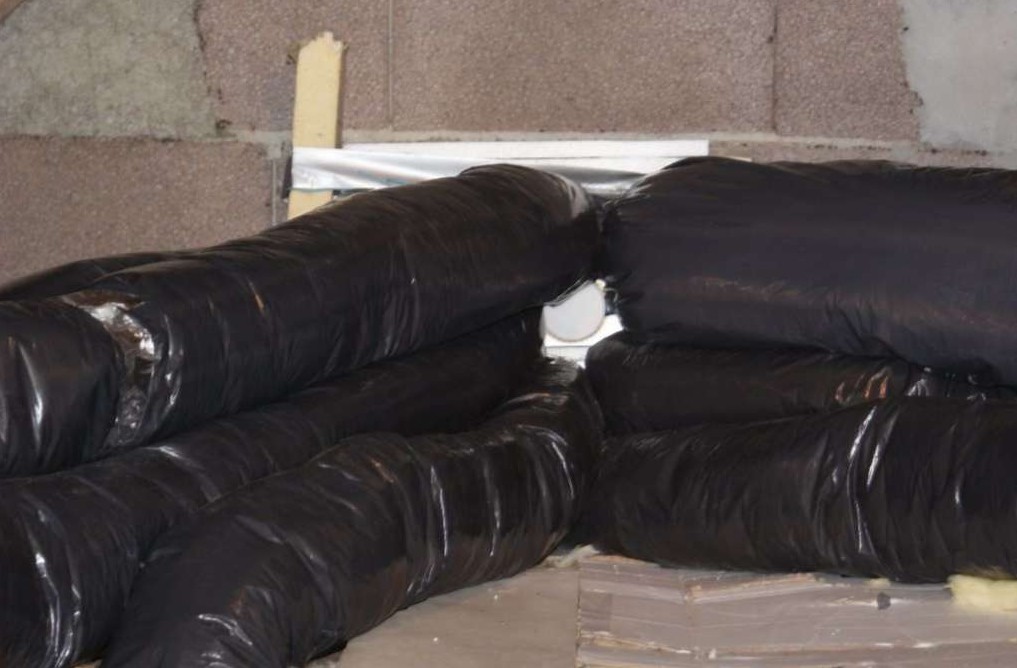

  • Collecteurs Et Gainages Dans Combles Perdus
    Collecteurs Et Gainages Dans Combles Perdus

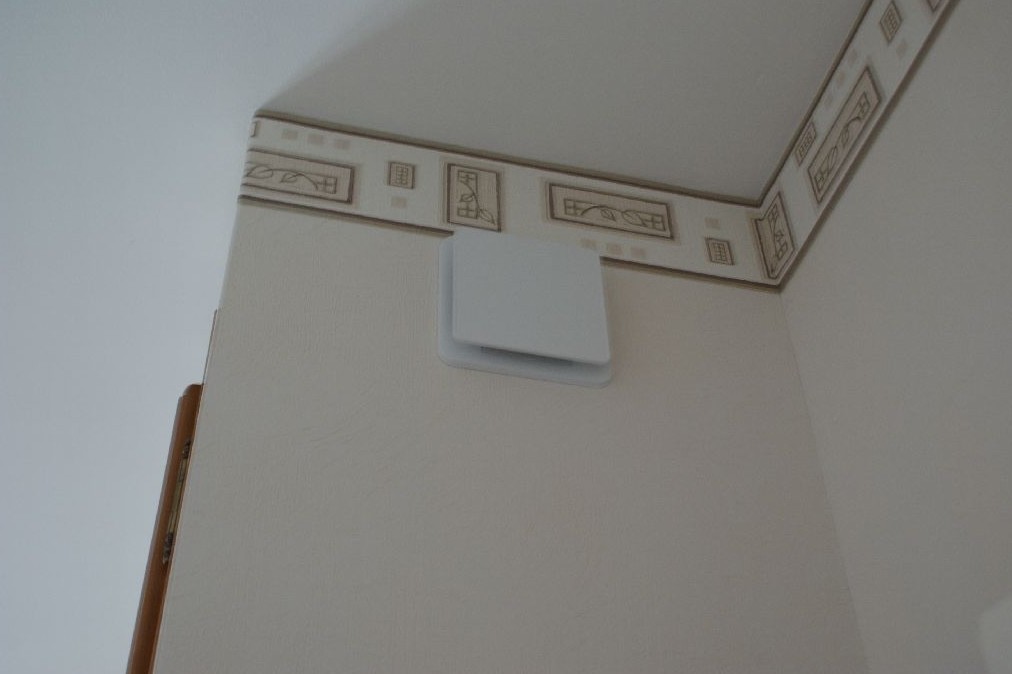

  • Reinjection Air
    Reinjection Air

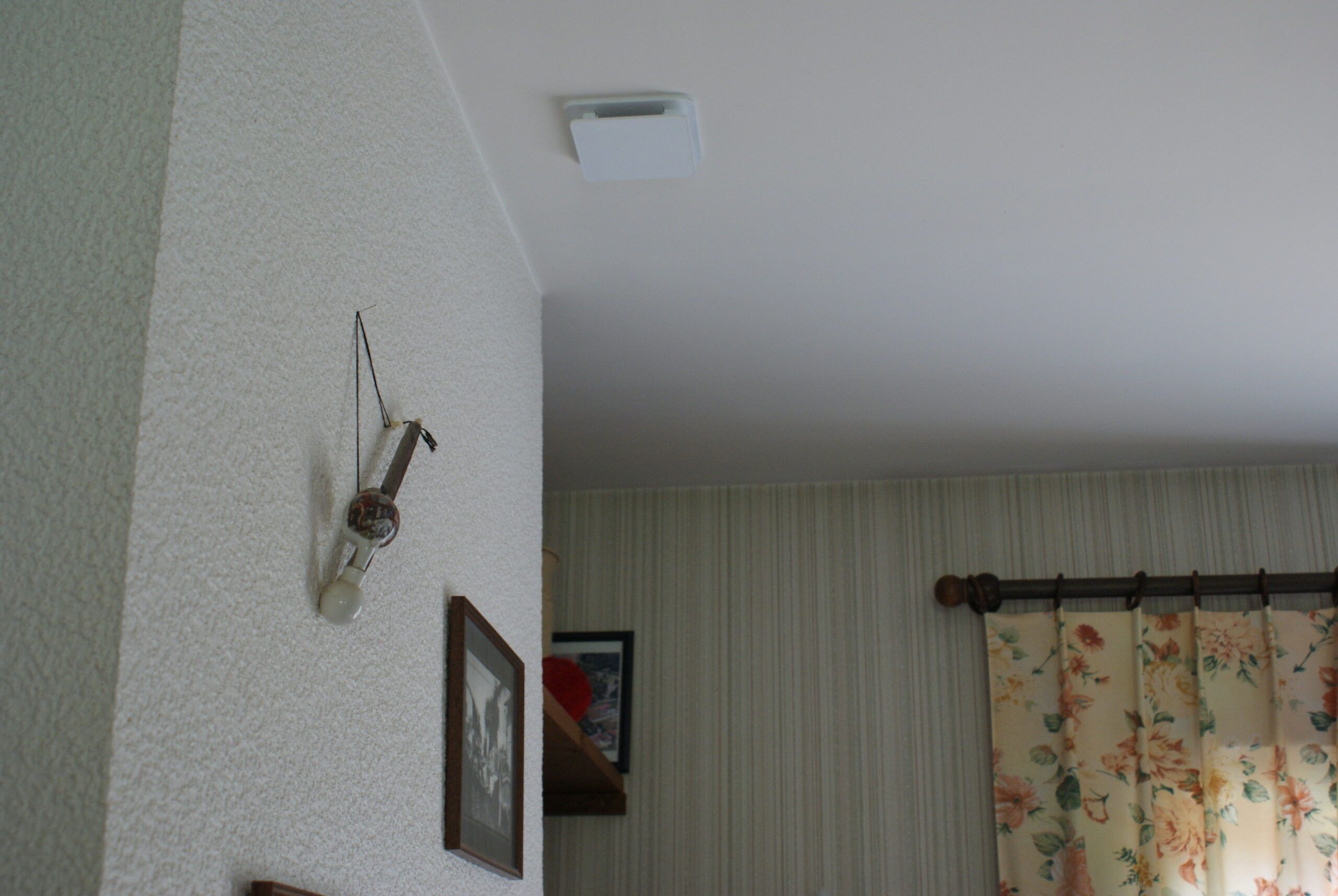

  • Bouche D'insuflation Air Traité Dans Séjour
    Bouche D'insuflation Air Traité Dans Séjour
  • Bouche D'insuflation Air Traité Dans Couloir
    Bouche D'insuflation Air Traité Dans Couloir

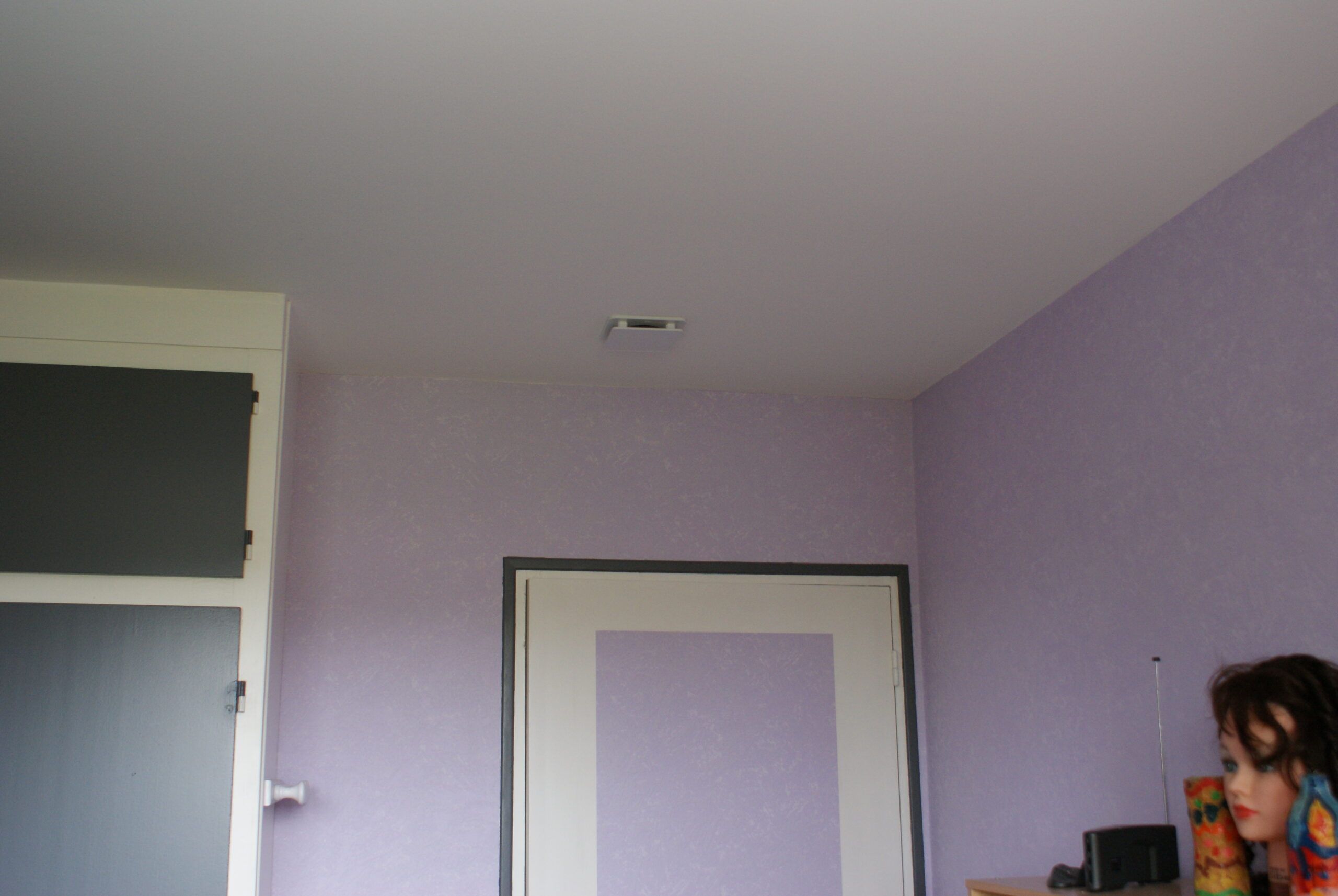

  • Bouche D'insuflation Air Traité Dans Chambre4
    Bouche D'insuflation Air Traité Dans Chambre4

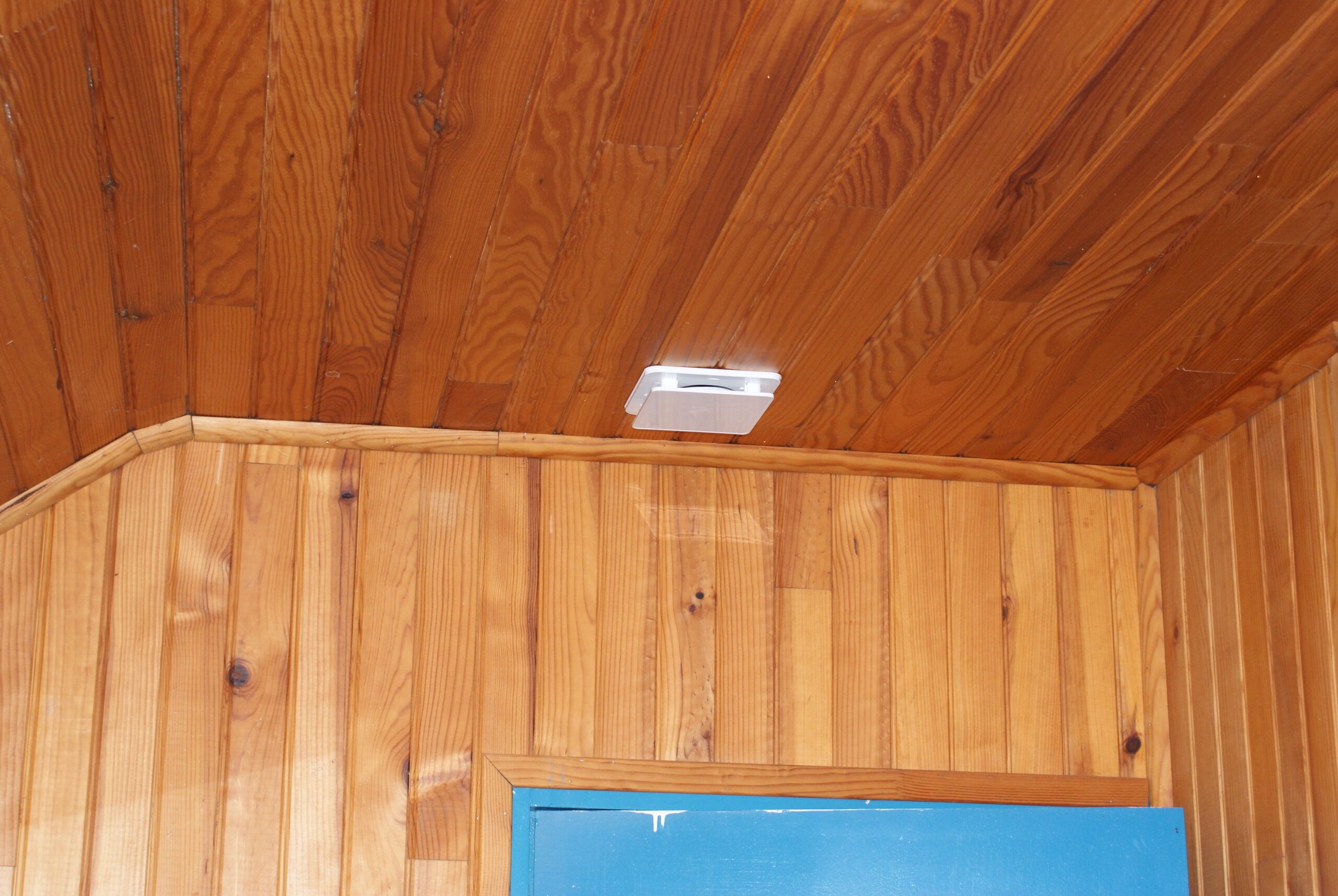

  • Bouche D'insuflation Air Traité Dans Chambre3
    Bouche D'insuflation Air Traité Dans Chambre3

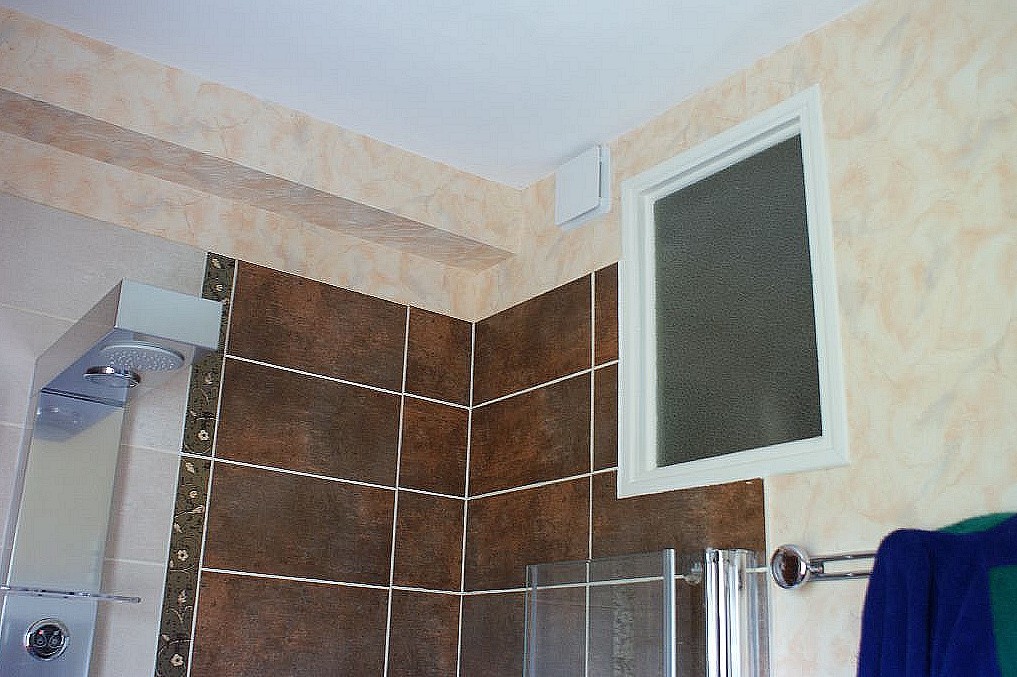

  • Bouche D'extraction Salle De Bain Principale
    Bouche D'extraction Salle De Bain Principale

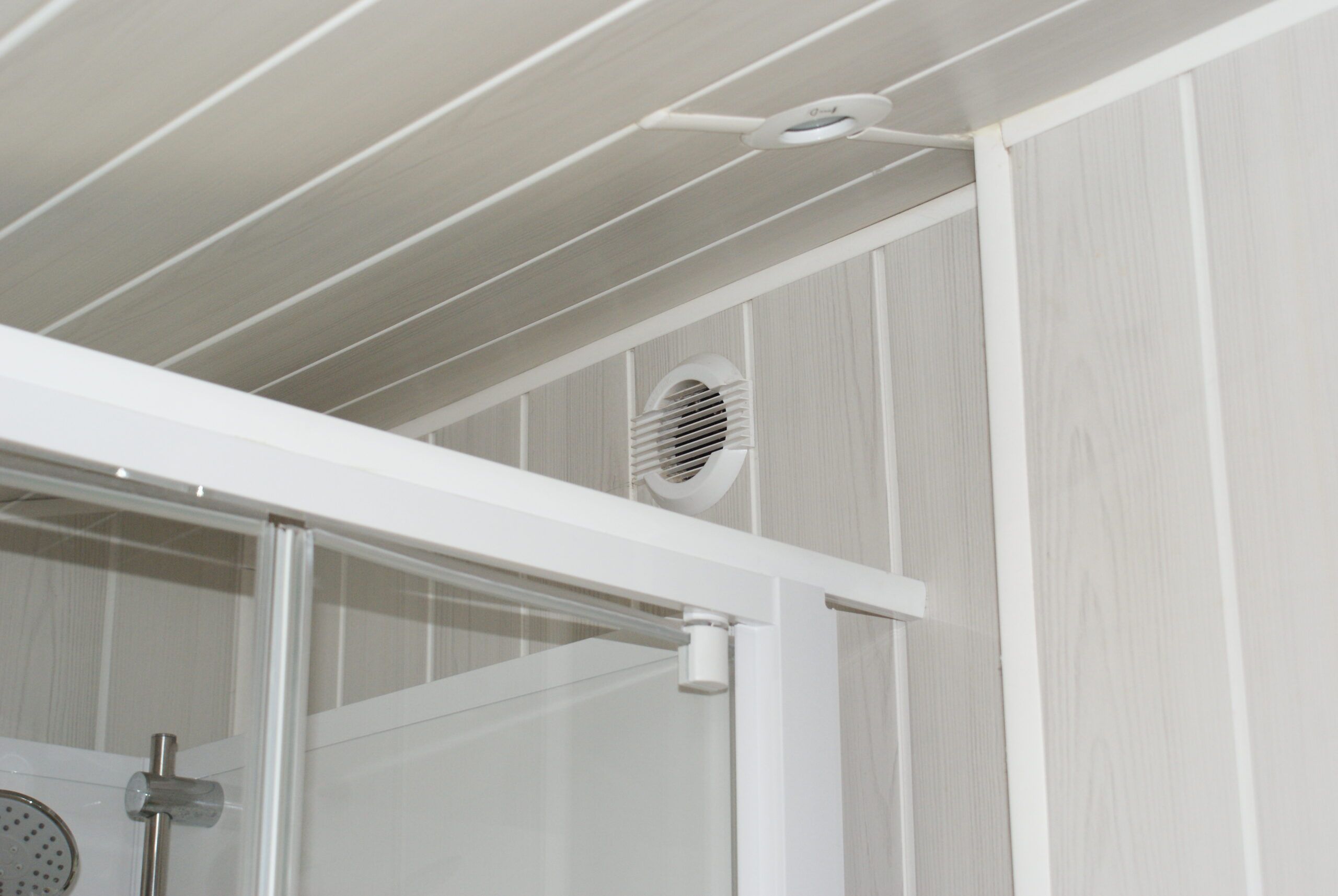

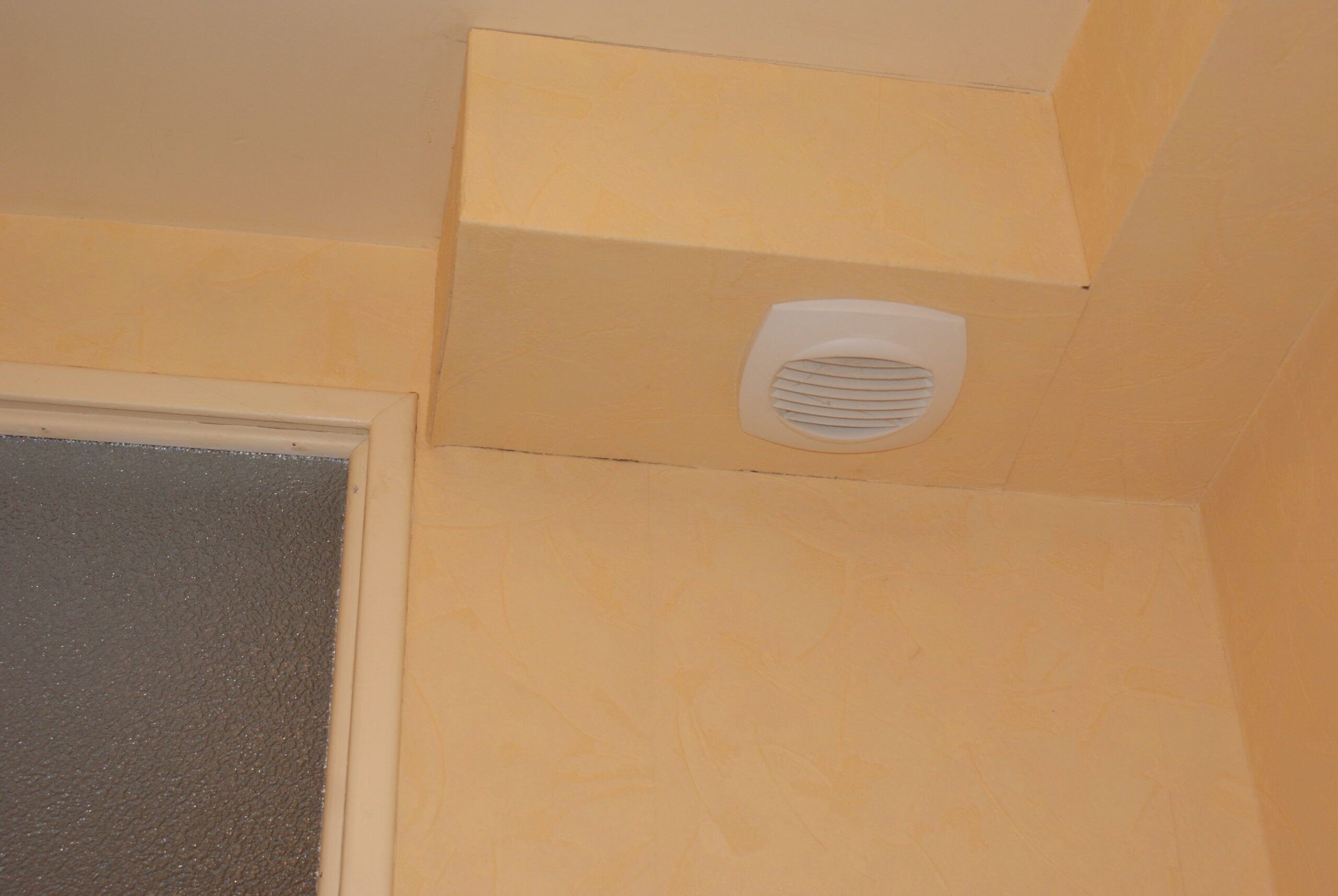

  • Bouche D'extraction Air Vicié Dans Cabinet De Toilette
    Bouche D'extraction Air Vicié Dans Cabinet De Toilette

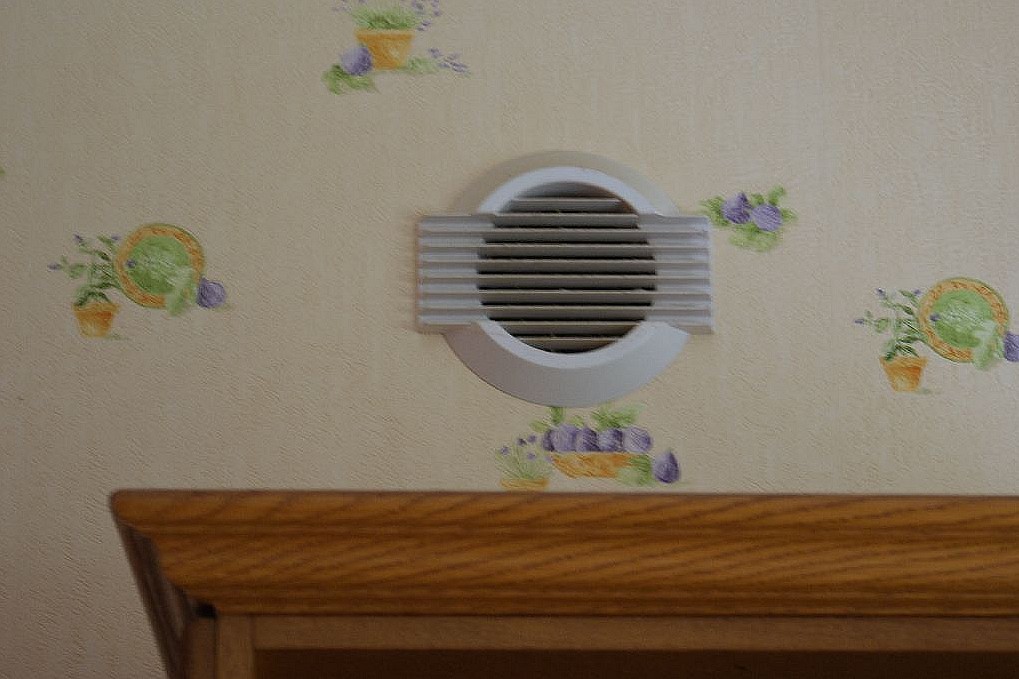

  • Bouche D'extraction En Cuisine
    Bouche D'extraction En Cuisine
  • Bouche D'air Traité Dans Chambre
    Bouche D'air Traité Dans Chambre
  • Boitier de commande à distance de la VMC Double Flux
    Boitier de commande à distance de la VMC Double Flux

Ce pavillon de 1975, était équipé d’une ventilation naturelle, telle que cela se faisait à cette période. Il a été équipé depuis d’une chaudière à condensation au gaz naturel, ainsi que des panneaux solaires pour l’eau chaude sanitaire. Les fenêtres ont été rénovées avec des menuiseries PVC double vitrage et des volets roulants isolants. L’isolation des combles a été renforcée avec 200 mm  de laine de verre supplémentaire.

Telle que présentée ci-dessus, la maison est en classe C, sur l’échelle des énergies et en classe D pour le climat.

Le logiciel « BATI-CUBE » ECO ARTISAN de l’entreprise BERRAND SARL, a permis de modéliser l’opération qui entrainait une dépense importante, et de proposer une variante avec une VMC double flux. On a pu constater alors que la modification du type d’aération de l’habitation, par cette ventilation double flux, non seulement permettait une économie d’énergie identique, mais s’amortissait en seulement 6 ou  7 ans.

Le choix s’est donc porté sur l’installation d’une ventilation double flux de la marque: ATLANTIC, type: DUOLIX MAX

La maison est bâtie sur 2 niveaux. La partie en comble perdu a facilité la pose du réseau de distribution d’air, par gaines souples isolées. Certaines passent discrètement dans les placards du rez de chaussée pour alimenter les pièces principales de situées à ce niveau.

L’extraction de l’air vicié se fait par la cuisine, la salle de bain et les WC du rez de chaussée. Un cabinet de toilette avec WC à l’étage, est aussi raccordé sur l’extraction d’air. L’air renouvelé se fait par 6 bouches disposées dans toutes les pièces de vie et le couloir haut. Les entrées d’air, déjà posées dans les menuiseries, ont été soigneusement obstruées pour éviter toute entrée d’air parasite. L’appareil principal est équipé en interne d’un by-pass. Celui-ci modifiera sa position en été pour éviter de faire rentrer l’air chaud extérieur dans la journée et apporter l’air frais potentiel pendant les nuits chaudes. Ce n’est pas de la climatisation, cela n’en n’est pas le but

L’installation est pilotée par une commande programmable et d’un booster « cuisine », tous les 2 radio-commandés.

Compte tenu de cette nouvelle installation, le pavillon est maintenant passé en classe B sur l’échelle des énergies en en classe C pour le climat, avec des économies sensibles au m².

Echelle des classes énergétiques

Au niveau du bruit, cette installation double flux est absolument silencieuse malgré son débit important.

Ceci prouve aussi que la maîtrise de l’aération des bâtiments anciens est une source incontestable d’économie d’énergie, en apportant un confort supplémentaire aux occupants.

(Voir ici le rapport Bati-cube)
